    安装病房呼叫器布线-医院呼叫系统布线图

    2021-02-03 16:26:24 泉谷康耐博 阅读

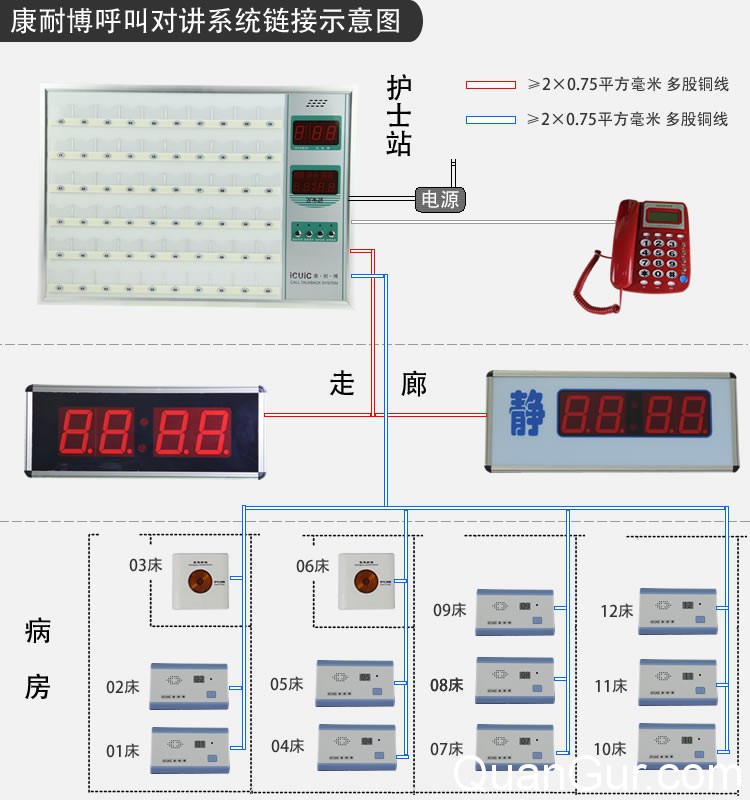

    1、医院呼叫呼叫系统布线:如图所示,从主机到所有分机、显示屏均采用二芯线连接,且无正负极之分,要求所用电线其铜芯截面积不低于0.4平方毫米。由于本系统的所有分机都是并联在总线上的,所以可以灵活的进行连接,但应保证从主机到分机信号流经路径尽可能的短,所有连接点使用老焊接,保证接触良好。分机总线不能与电源线平行布线,以免干扰通话质量,布线完毕,用万用表电阻档测试线路,不得有短路现象。


    2、主机接线:主机如图所示,将主机后分机及显示屏的插头取下,将布好的分机线及显示屏线接到对应插头,插入主机,将话机、电源插入对应插座,将电源插头插入220V市电,主机数码窗口应显示“8 8 8”,约两秒后显示一位“0”,表示主机工作正常。
    3、分机安装:
    医院呼叫对讲系统分机外型及铝带打孔如图,按图试要求在铝带上打上固定孔及穿线孔,将分机用3*8的自攻螺钉固定到铝带上,如图所示把压线卡从分机上取下,把线从线穿孔引进,分别压到总线压线槽内,把压线卡压到压线槽上并对齐压线槽,用φ3*8的螺丝把压线卡上紧,将所有分机固定完毕,把呼叫开关线插入分机底部,编码集成电路按图所示插入集成块座,注意不得插错方向。按一下呼叫按钮分机有音乐振铃,指示灯亮,待音乐结束后,按一下清除按钮,指示灯熄,说明分机正常。扣上分机盖,分机安装完毕。
    普通嵌入式分机,开孔尺寸要求保证精度,铝板厚度不能超出1.5mm,并在铝板下表面整对方孔中心处开φ11mm圆孔,加垫皮圈,以便开关线从此穿入。把压线卡从分机上取下,把线从线穿孔引进,分别压到总线压线槽内,把压线卡压到压线槽上并对齐压线槽,用φ3*8的螺丝把压线卡上紧。其它步骤同EW型分机。
    医院呼叫系统分机安装的要求用φ6的钻头在墙面上打4个安装孔,塞上膨胀螺栓,用φ3.5*25的螺丝把分机固定住。接线如图所示,把线从穿线槽引进压到压线槽内,把压线卡取下压到压线槽上并对齐压线槽,用φ3*10的螺丝把压线卡上紧,线从另一端穿线槽引出。其它步骤同EW型分机。
    病房呼叫器分机外型及墙壁打孔,按图式的要求用φ6的钻头在墙面上打4个安装孔,插进胀塞,用3.5*25的螺丝把分机固定住。接线如图7所示,把线分开剥出铜丝,绕过螺钉并压紧,出线从分机的左右两个缺口引出,其它步骤同EW型分机。
    4、显示屏安装:显示屏外型及安装示意如图,定好显示屏的安装位置,打上两个φ8的安装孔,塞上膨胀螺栓,把显示屏的吊链上紧,连接显示屏的线到主机。
    5、确定广播机:每个房间视其位置选择一分机,按图所示,剪断编码集成电路右下角的二极管,该分机即可兼作广播机,每个病区广播机不得超过20个。
    6、调试:
    A、检测分机:在挂机状态连续按1号键二十次,主机可对所有的分机进行巡检。数码显示从01到76号,检测正常的分机对应指示灯点亮,不亮的表示不正常或没有该分机。巡检完毕,等待查看,按任意键或摘起话机,退出巡检状态。
    B、分机试验:从分机一方逐个试验呼叫、清除、通话效果。
    C、试验显示屏:呼叫一个分机,显示屏显示该分机号,待音乐振铃结束时,显示屏第一位显示存储顺序,后两位显示分机号,说明显示屏工作正常。清除存储后,显示屏还可显示时间。
