    医院医用中心供氧管道设计安装方案

    2021-01-30 06:51:45 泉谷康耐博 阅读

    根据YY/T0187—94标准中4.2.2.1、4.2.2.2、4.3.3和A1.1条规定及有关数据,经设计计算,具体方案如下:

    中心供氧管道规格
    氧站设在病房大楼附近。由氧站送往病房大楼管道井处的总管道及上楼主管(以下简称主管)均选用φ20×1.5紫铜管;每个病区内主管道(以下简称横管)选用φ12×1紫铜管;进入病房内的支管均选用φ8×1紫铜管。

    中心供氧管道材质
    根据YY/T0.87—94的标准,供氧系统的管道选材主要有不锈钢管(0cr18Ni9Ti)和脱脂紫铜管,根据我公司多年安装经验,本工程供氧系统的管道采用紫铜管。


    中心供氧管道布置

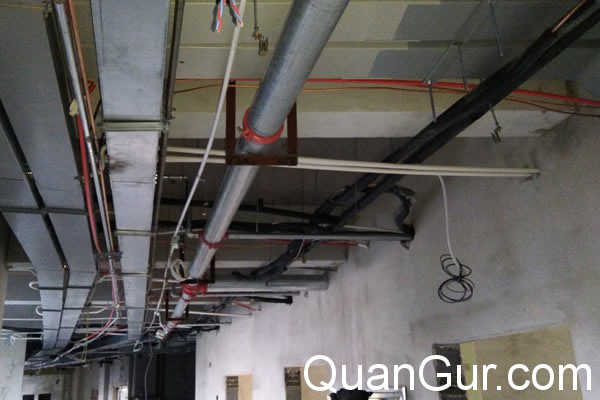

    氧站至病房大楼主管采用沿地沟敷设至大楼管道井内,直至顶层,每个病区走廊横管沿架设在病区走廊吊顶内,病房内支管及终端、截止阀均安装在铝合金设备带内,这样既整齐又美观。

    中心供氧管道连接
    氧气系统为不锈钢管系统,采用氩弧焊焊接结构,因施工条件限制的可用专用金属密封连接件连接,金属密封连接使用寿命长,无其它密封材料的老化之忧,且维修拆卸方便。
